Zwischen Bare-Metal-Entwicklung und Embedded-Linux fehlt in vielen Projekten eine passende Lösung. Linux ist leistungsfähig, aber oft zu ressourcenhungrig. Reine Mikrocontroller-Implementierungen ohne Betriebssystem werden hingegen schnell unübersichtlich, sobald Komplexität und Wartungsanforderungen steigen.
Genau in diesem Spannungsfeld positioniert sich das Zephyr RTOS. In unserem Webinar „Warum sollte ich meinen Mikrokontroller mit Zephyr zwangsbeglücken?“ stellte Zephyr-Experte Andreas Klinger das System vor und zeigte, warum es für moderne Embedded-Anwendungen zunehmend an Bedeutung gewinnt.
Was Zephyr auszeichnet
Zephyr ist ein Open-Source Real-Time Operating System, das deterministisches Verhalten ermöglicht und speziell für ressourcenbeschränkte Systeme entwickelt wurde. Es verbindet klassische RTOS-Prinzipien mit moderner Open-Source-Struktur und einer bemerkenswert flexiblen Konfigurierbarkeit.
Charakteristisch sind insbesondere:
- deterministisches Echtzeitverhalten
- hohe Skalierbarkeit – von sehr kleinen Mikrocontrollern bis zu leistungsfähigeren Systemen
- feingranulare Konfigurierbarkeit
- Apache-2.0-Lizenz ohne Copyleft-Verpflichtungen
- Kompilierung zu einem einzigen Executable
Gerade der letzte Punkt ist architektonisch relevant: Betriebssystem, Treiber, Hardwareabstraktion und Applikation werden zu einem gemeinsamen Image zusammengebaut. Dieses Modell reduziert Komplexität und vereinfacht die industrielle Produktintegration.
Lizenzmodell – Planungssicherheit für industrielle Produkte
Zephyr steht unter der Apache-2.0-Lizenz. Im Unterschied zur GPL bedeutet das
- keine Verpflichtung zur Offenlegung eigener Applikationsquellen
- keine Copyleft-Weitergabe bei Produktdistribution
- nur geringe Dokumentationspflichten
Für viele Unternehmen ist das ein entscheidender Faktor bei der Wahl eines RTOS. Die Lizenz erlaubt proprietäre Entwicklungen ohne spätere juristische Unsicherheiten.
Skalierbarkeit unterhalb der Linux-Schwelle
Ein zentrales Designprinzip von Zephyr ist extreme Anpassbarkeit. Während Embedded-Linux typischerweise mehrere Megabyte RAM benötigt, kann Zephyr bereits mit wenigen Kilobyte betrieben werden.
Diese Flexibilität entsteht durch konsequente Konfigurierbarkeit. Optional sind unter anderem
- verschiedene Scheduling-Modelle
- Logging-Subsysteme
- Shell-Funktionalität
- Heap-Verwaltung (Kernel und User Space getrennt möglich)
- Memory-Protection-Mechanismen
- einzelne Treiber-Subsysteme
Ein besonders praxisrelevanter Aspekt:
Der Speicherbedarf wird bereits während des Buildprozesses exakt berechnet. Wird das verfügbare RAM überschritten, bricht der Build ab. Ressourcenprobleme werden somit frühzeitig sichtbar – nicht erst im Feld.
Device Tree – bekanntes Konzept, effizient umgesetzt
Zephyr verwendet – wie Linux – das Device-Tree-Konzept zur Hardwarebeschreibung. Der Unterschied liegt jedoch im Zeitpunkt der Verarbeitung.
Während Linux den Device Tree zur Laufzeit interpretiert, wird er in Zephyr vollständig zur Kompilierzeit aufgelöst. Über C-Preprocessor-Mechanismen werden Hardwaredefinitionen direkt in ausführbaren Code transformiert.
Das führt zu
- keinem Runtime-Overhead
- vollständiger Eliminierung ungenutzter Hardwarekomponenten
- minimalem Footprint
Linux-DTS-Dateien können nicht direkt übernommen werden, da sich das Treibermodell unterscheidet. Die strukturelle Orientierung bleibt jedoch möglich.
Entwicklungsumgebung – modern und vertraut
Für Entwickler mit Embedded-Linux-Hintergrund fühlt sich Zephyr sofort vertraut an. Die Toolchain basiert auf etablierten Komponenten:
- C
- CMake
- Kconfig
- Git
- GDB / OpenOCD
- VS Code Integration
Zentrales Steuerungswerkzeug ist das Meta-Tool west, das Buildprozesse, Boardverwaltung, Debugging und Repository-Synchronisation bündelt.
Der Einstieg ist bewusst niedrigschwellig gehalten: Eine einfache main.c, eine Projektkonfiguration und eine CMake-Datei reichen für ein erstes lauffähiges System. Das Betriebssystem wird über den Build-Mechanismus integriert.
Scheduling – leistungsfähig, aber anpassbar
Zephyr bietet ein differenziertes Scheduling-Modell mit
- Hardware-Interrupts
- High-Priority Meta IRQ Threads
- kooperativen Threads
- präemptiven Threads
- Idle-Thread
Wichtig ist: Dieses Modell ist konfigurierbar. Entwickler können das System stark vereinfachen oder komplexer auslegen – abhängig vom Anwendungsfall. Zephyr zwingt nicht zur maximalen Funktionalität.

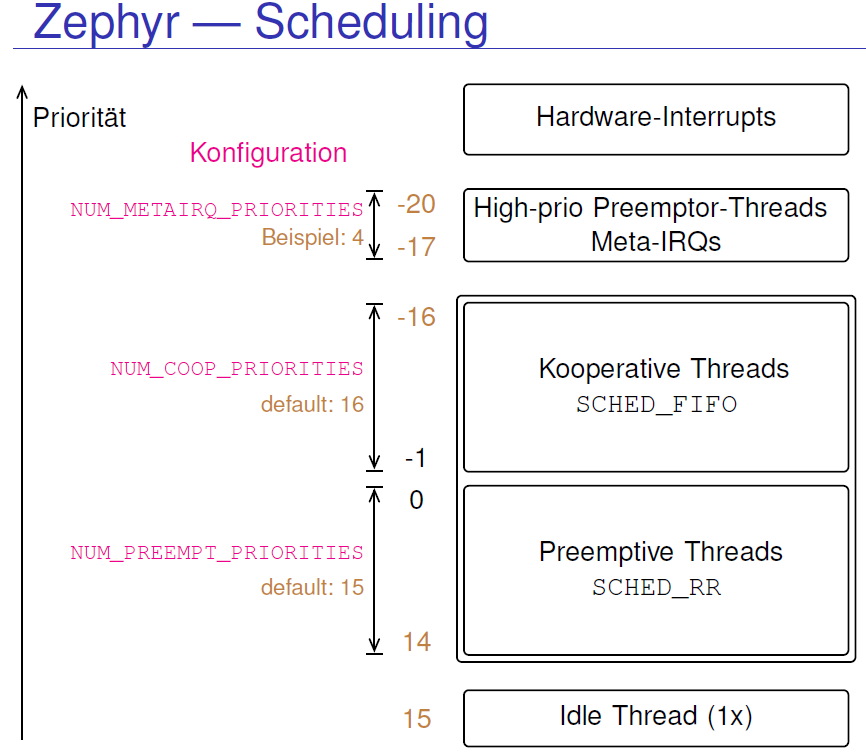

Bild 1: Zephyr Scheduling
Typische Einsatzbereiche
Zephyr eignet sich besonders für Anwendungen, in denen Linux zu groß oder strukturell überdimensioniert wäre. Dazu zählen beispielsweise
- batteriebetriebene Sensoren
- IoT-Geräte
- Wearables
- Industriecontroller
- Low-Power-Systeme
Low-Power-Modi von Mikrocontrollern werden explizit unterstützt.
Weniger geeignet ist Zephyr derzeit für komplexe Multimedia- oder Videoanwendungen mit hohem Datendurchsatz – hier bleibt Embedded-Linux meist die bessere Wahl.

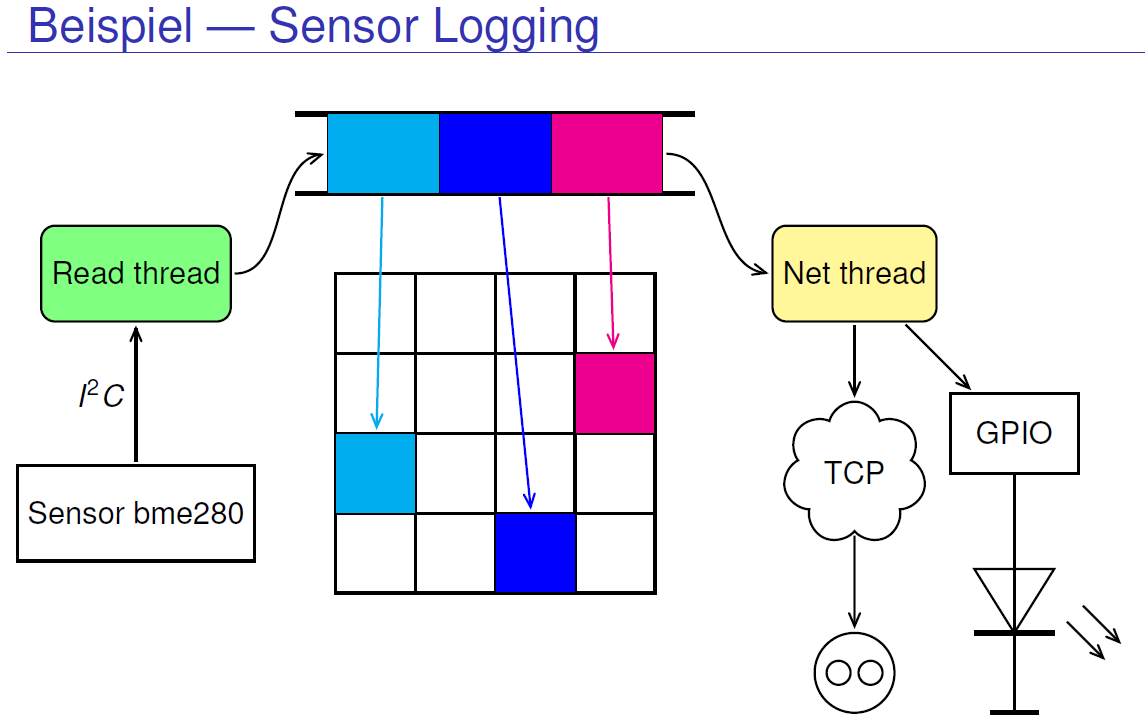

Bild 2: Zephyr Beispielprojekt
Fazit: Lücke zwischen Bare Metal und Linux schließen
Zephyr schließt eine wichtige Lücke im Embedded-Ökosystem. Es bietet deterministisches Echtzeitverhalten, moderne Open-Source-Struktur und außergewöhnliche Skalierbarkeit – ohne die strukturelle Schwere eines Linux-Systems.
Wer unterhalb der Linux-Schwelle arbeitet, aber dennoch von klarer Systemarchitektur, modularer Treiberstruktur und professionellem Tooling profitieren möchte, findet in Zephyr eine leistungsfähige Alternative.
MicroConsult begleitet Unternehmen dabei – von der Architekturberatung über projektbezogenes Coaching bis hin zum mehrtägigen Praxisseminar, in dem Entwicklerinnen und Entwickler Zephyr systematisch erlernen und direkt anwenden:
Im MicroConsult Zephyr-Training lernen Sie, wie Sie für den Aufbau eines Zephyr-Targets vorgehen und was Sie dazu benötigen. Der Aufbau und die Funktionsweise eines Zephyr-Systems mit harten Echtzeiteigenschaften stehen im Mittelpunkt. Im Zephyr-Training wird nur frei zugängliche Open-Source-Software eingesetzt.
